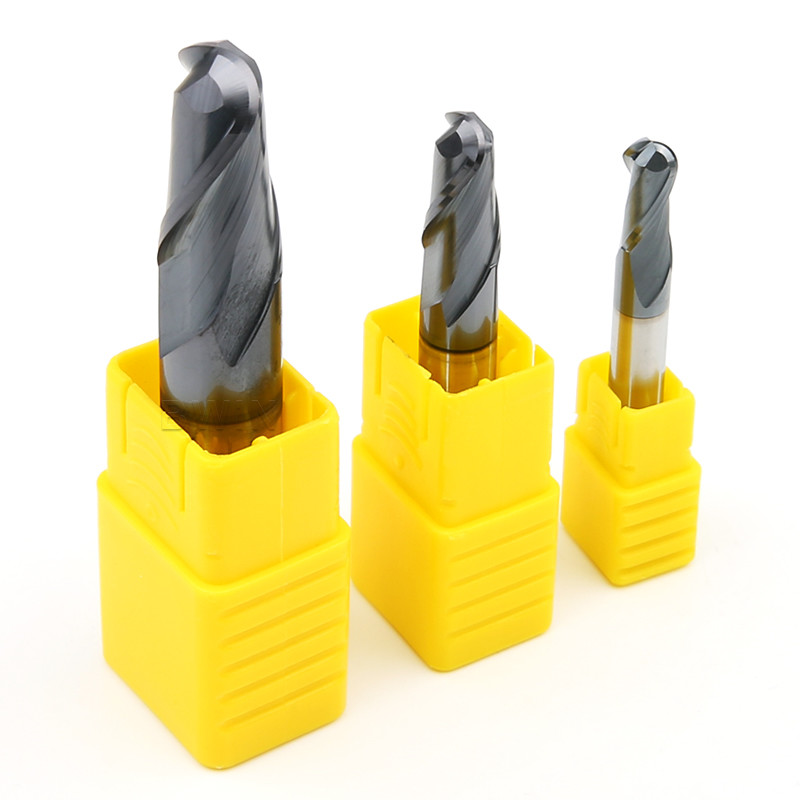

60 Derece Karbür Bilyalı Uçlu Freze Korozyon Direnci 2 Flüt Bilyalı Uçlu Değirmen
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | BWIN |
Model numarası: | R6*24*d12*100L |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 adet/kutu |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Plastik kutu |
Teslim süresi: | 7 iş günü |
Ödeme koşulları: | T/T, Western Union |
Yetenek temini: | 1-10000 adet 7 gün |
Detay Bilgi |
|||
Ürün adı: | 60 Derece Küresel Burun Karbür Freze Kesici | Modeli: | HRC60 2 Ağızlı Yuvarlak Uçlu Freze Kesici |
---|---|---|---|
Malzeme: | Tungsten Çelik Karbür Frezeler Bilyalı Burun | iş parçası: | Keski Takım Çeliği |
Kullanım: | CNC | Kaplama: | TiAlN |
HRC: | HRC60 | Özellik: | korozyon direnci |
Başvuru: | CNC Freze Aracı | paket: | 1 adet/kutu |
Vurgulamak: | 60 Derece Karbür Bilyalı Uçlu Freze,Karbür Bilyalı Uçlu Freze 2 Flüt,Korozyon Direnci 2 Flüt Bilyalı Freze |
Ürün Açıklaması
60 Derece Freze HRC60 2 Flüt Tungsten Çelik Karbür Parmak Frezeler Bilyalı Burun 2F
karakteristik:
- Mükemmel tungsten çelik malzeme, yüksek sertlik
- Negatif ön köşe tasarımı keskin ve dayanıklıdır
- Pürüzsüz talaş kaldırma için çift kenarlı kayış tasarımı
- Aşınmaya dayanıklı, dayanıklı ve dayanıklı
- Geniş çekirdek çaplı tasarım, yüksek verimlilik
Tanım:
- Yüksek aşınma direnci ve mukavemeti olan yeni ince parçacık tungsten çelik taban malzemesi benimsenmiştir.İthal pasivasyon ekipmanı aşınma direncini arttırır.Yüksek sertlik ve yüksek hızlı kesme uygulamaları için çok yönlü bir karbür küresel uçlu parmak frezedir;60 ° 'nin altındaki ısıl işlem görmüş malzemeler için doğrudan yüksek hızlı kaba işlemeden ince işlemeye kadar yürütebilir, takım değiştirme sürelerini azaltabilir ve işleme verimliliğini artırabilir;Tam kenar taşlama, daha keskin ve dayanıklı olan, işleme sürecinde genliği etkili bir şekilde azaltan ve işlenmiş yüzeyin kalitesini büyük ölçüde artıran darbe direnci için tasarlanmıştır;Eşsiz spiral kenar açısı, kesmeyi keskin, aşınmaya dayanıklı ve pürüzsüz hale getirerek kesme verimliliğini büyük ölçüde artırır.
Frezeleme Parametreleri:
HRC45 Karbür Freze | Takım uzunluğu | fz&v | |||||
Kısa | 1 | ||||||
Uzun1 | 0.9 | ||||||
fazla uzunluk | 0.8 | ||||||
uzmanlık | 0.6 | ||||||
Tip | Malzeme |
Kuvvet Sertlik HRC |
Soğutma | ||||
Hava | kuru kesim | Yağlama sıvısı | |||||
P | PI | P1.1 | Alaşımsız yapısal çelik, otomat yapı çeliği, karbonlanmış çelik ve su verilmiş ve temperlenmiş çelik | <700 | √ | √ | √ |
P1.2 | söndürülmüş ve temperlenmiş çelik | <1200 | √ | √ | √ | ||
P2 | P2.1 | Alaşımlı nitrürlenmiş çelik, karbonlanmış çelik ve söndürülmüş ve temperlenmiş çelik | <900 | √ | √ | √ | |
P2.2 | Alet çeliği, rulman çeliği, yay çeliği ve yüksek hız çeliği | <1400 | √ | √ | |||
P3 | P3.1 | Alet çeliği, rulman çeliği, yay çeliği ve yüksek hız çeliği | <900 | √ | √ | √ | |
P3.2 | Alet çeliği, rulman çeliği, yay çeliği ve yüksek hız çeliği | <1500 | √ | √ | |||
M | M1 | M1.1 | Östenitik paslanmaz çelik | <700 | √ | √ | |
M1.2 | Ferritik/östenitik (bikristal) paslanmaz çelik | <1000 | √ | ||||
M2 | M2.1 | Östenitik paslanmaz çelik döküm | <700 | √ | √ | ||
M3 | M3.1 | Ferritik/östenitik (bikristal) paslanmaz çelik döküm | <1000 | √ | |||
K | K1 | K1.1 | Pul grafit dökme demir (gri dökme demir), GJL | <300 | √ | √ | √ |
K2 | K2.1 | Sfero döküm, GJS | <500 | √ | √ | √ | |
K2.2 | Sfero döküm, GJS | 500-800 | √ | √ | √ | ||
K2.3 | Sfero döküm, GJS | >800 | √ | √ | √ | ||
K3 | K3.1 | Vermiküler grafitli dökme demir, GJV;Dövülebilir dökme demir, GJM | <500 | √ | √ | √ | |
K3.2 | Vermiküler grafitli dökme demir, GJV;Dövülebilir dökme demir, GJM | >500 | √ | √ | √ | ||
H | H1 | H1.1 | Sertleştirilmiş çelik/dökme çelik | 45-55 | √ | √ | √ |
H1.2 | Sertleştirilmiş çelik/dökme çelik | 55-64 | √ | √ | √ | ||
H2 | H2.1 | Aşınmaya dayanıklı dökme demir/soğutulmuş dökme demir, GJN | √ | √ |
Bitiş | |||||||||||||
Vc (m/dk) |
fz(mm/diş) | ||||||||||||
Çap | |||||||||||||
2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||||
P | P1 | P1.1 | 332 | 0,028 | 0,05 | 0.07 | 0,091 | 0.11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 |
P1.2 | 272 | 0,026 | 0,046 | 0,066 | 0,085 | 0,103 | 0.12 | 0,135 | 0,15 | 0,162 | 0,173 | ||
P2 | P2.1 | 304 | 0,028 | 0,05 | 0.07 | 0,091 | 0.11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
P2.2 | 212 | 0,023 | 0,041 | 0,059 | 0,076 | 0,092 | 0,107 | 0,121 | 0,134 | 0,145 | 0,155 | ||
P3 | P3.1 | 196 | 0,027 | 0,047 | 0,067 | 0,086 | 0,104 | 0,122 | 0,137 | 0,152 | 0,165 | 0,177 | |
P3.2 | 168 | 0,024 | 0,043 | 0,061 | 0,079 | 0,095 | 0,111 | 0,125 | 0,139 | 0,150 | 0,161 | ||
P4 | P4.1 | 136 | 0,019 | 0,033 | 0,047 | 0.06 | 0,073 | 0,085 | 0,096 | 0,107 | 0,116 | 0,124 | |
P5 | P5.1 | 204 | 0,027 | 0,048 | 0,068 | 0,088 | 0,106 | 0,124 | 0,140 | 0,155 | 0,168 | 0,18 | |
P6 | P6.1 | 136 | 0,013 | 0,023 | 0,033 | 0,042 | 0,051 | 0.06 | 0,068 | 0,075 | 0,081 | 0,087 | |
M | M1 | M1.1 | 92 | 0,016 | 0,029 | 0,041 | 0,053 | 0,064 | 0,075 | 0,0845 | 0,094 | 0,101 | 0,108 |
M1.2 | 84 | 0,014 | 0,024 | 0,034 | 0,044 | 0,053 | 0,062 | 0,0695 | 0,077 | 0,0835 | 0.09 | ||
M2 | M2.1 | 100 | 0,018 | 0,031 | 0,045 | 0,057 | 0.07 | 0,081 | 0,0915 | 0,102 | 0.11 | 0,118 | |
M3 | M3.1 | 92 | 0,014 | 0,025 | 0,035 | 0,045 | 0,055 | 0,064 | 0,072 | 0.08 | 0,0865 | 0,093 | |
K | K1 | K1.1 | 364 | 0,047 | 0,083 | 0,117 | 0,151 | 0,183 | 0,214 | 0,2405 | 0,267 | 0,149 | 0,031 |
K2 | K2.1 | 332 | 0.04 | 0.07 | 0.1 | 0,128 | 0,156 | 0,182 | 0,2045 | 0,227 | 0,245 | 0,263 | |
K2.2 | 272 | 0,033 | 0,058 | 0,082 | 0,106 | 0,128 | 0,149 | 0,168 | 0,187 | 0,202 | 0,217 | ||
K2.3 | 152 | 0,019 | 0,033 | 0,047 | 0.06 | 0,073 | 0,085 | 0,096 | 0,107 | 0,1155 | 0,124 | ||
K3 | K3.1 | 240 | 0,033 | 0,058 | 0,082 | 0,106 | 0,128 | 0,149 | 0,168 | 0,187 | 0,202 | 0,217 | |
K3.2 | 228 | 0,028 | 0,05 | 0.07 | 0,091 | 0,011 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | ||
H | H1 | H1.1 | 92 | 0,021 | 0,029 | 0,038 | 0,046 | 0,053 | 0.06 | 0,067 | 0,072 | 0,077 | |
H1.2 | |||||||||||||
H2 | H2.1 |
- Aşağıdaki karbür parmak freze gereksinimlerinizi karşılayamıyorsa, OEM'e özel üretimi destekliyoruz.0,2 mm ila 25 mm çap, 50 mm ila 200 mm toplam uzunluk, 4F, 5F, 6F, 8F ve logo, inç boyutunda parmak freze dahil olmak üzere özelleştirilebilir.İhtiyaçlarınıza göre standart dışı karbür parmak frezeyi seçmek veya özelleştirmek için lütfen bizimle iletişime geçin.
Şartname | Flüt Yarıçapı | Yiv Uzunluğu (C) | Şaft Yarıçapı | Toplam Uzunluk (L) |
R0,5*2*d4*50L | 0,5 | 2 | 4 | 50 |
R0,75*3*d4*50L | 0,75 | 3 | 4 | 50 |
R1*4*d4*50L | 1 | 4 | 4 | 50 |
R1,25*5*d4*50L | 1.25 | 5 | 4 | 50 |
R1,5*6*d4*50L | 1.5 | 6 | 4 | 50 |
R1,75*7*d4*50L | 1.75 | 7 | 4 | 50 |
R2*8*d4*50L | 2 | 8 | 4 | 50 |
R2,5*10*d5*50L | 2.5 | 10 | 5 | 50 |
R3*12*d6*50L | 3 | 12 | 6 | 50 |
R4*16*d8*60L | 4 | 16 | 8 | 60 |
R5*20*d10*75L | 5 | 20 | 10 | 75 |
R6*24*d12*100L | 6 | 24 | 12 | 100 |
R7*28*d14*150L | 7 | 28 | 14 | 150 |
R8*32*d16*100L | 8 | 32 | 16 | 100 |
R9*36*d18*100L | 9 | 36 | 18 | 100 |
R10*40*d20*100L | 10 | 40 | 20 | 100 |
Talimatlar:
1. Karbür parmak frezeyi kullanmadan önce lütfen takım sapmasını ölçün.Takım sapma hassasiyeti 0,01 mm'yi aşarsa lütfen kesmeden önce düzeltin.
2. Karbür e pens dışına ne kadar kısa çıkarsa o kadar iyidir.Takım daha uzun uzarsa hızı, ilerleme hızını veya kesme miktarını azaltın.
3. Kesim sırasında anormal titreşim veya ses olması durumunda, lütfen durum düzelene kadar hızı ve kesme miktarını azaltın.
4. Karbür parmak frezenin kullanım etkisini artırabilen çelik soğutma için püskürtme tipi ve hava jeti tipi tercih edilir.
5. Not: Döner tabla ve elektrikli el matkabı gibi düşük devirli makineler için uygun değildir.
Uygulamalar:
Ön Sertleştirilmiş Çelik, paslanmaz çelik, Kalıp çeliği, çelik levha, Isıya dayanıklı çelik, boru, bakır ve alüminyum, dökme demir, Demir Dışı Metal, Ahşap, Plastik, FRP ve benzeri.Genel amaçlı operasyon kanal açma, delme, profil oluşturma.
Q1: İş parçasının yüzeyi parlak, ancak içbükeylik ve dışbükeylik büyük
çözücü:
(1) İlerlemeyi azaltın.
(2) Düşük kesici kenar sayısı, yüzey inceliğini iyileştirmek için yüksek sayıda kesici kenarı değiştirir.
S2: Çip kısa ve ince, ancak yapışkan çipler var
çözücü:
(1) Kesme hızını artırın.
(2) Islak tipe geçin (kesme sıvısı kullanarak) ve aletin sıcaklığını düşürmek ve aşırı ısınmayı önlemek için girdaplı boru tabancasıyla kullanın.
(3) Küçük yuvarlama ve pasivasyon işlemi gerçekleştirin.
(4) Yukarı frezelemeden aşağı frezelemeye geçin.
(5) İlerleme hızını veya kesme payını artırın.
3. Çeyrek: Enine kesimler vardır
çözücü:
(1) Küçük yuvarlama ve pasivasyon işlemi gerçekleştirin.
(2) Suda çözünmeyen kesme sıvısı kullanın.
(3) İleri frezelemeden ters frezelemeye geçin.
4. Çeyrek: Bitirme boyutu çok küçük
çözücü:
(1) Yukarı frezelemeden aşağı frezelemeye geçin.
(2) Kesme payını azaltın.
(3) Mandreni veya yaylı bileziği değiştirin.
(4) Parmak frezenin kesme derinliğini azaltın.
(5) Kesme hızını artırın.
